HIWIN Q1 Type 静音式直线导轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能直线导轨。採用SynchMotionTM技术的Q1 Type直线导轨搭载具储油功能的zhuanli同步联结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。採用SynchMotionTM技术的Q1 Type直线导轨具有更广泛的产业应用性，更适用于高速、宁静与低发尘需求的高科技产业。

HIWIN Q1 Type直线导轨之QH系列与HIWIN HG系列具有组装的互换性，所以QH系列之设计规范与精度等级，

请参照2-1 HG系列之相关说明。

产品特点

(1) 低噪音设计

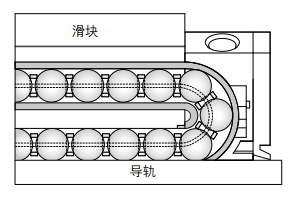

利用同步联结器可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有

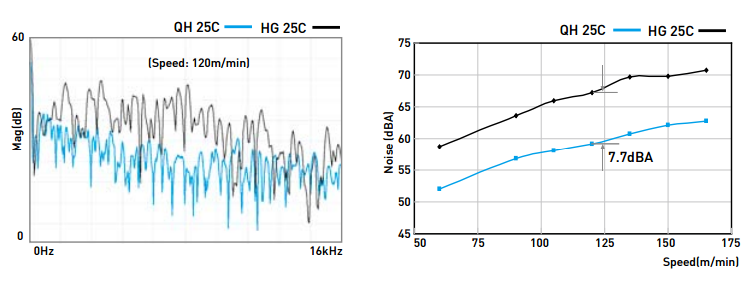

效降低(见左下图)。总和的噪音强度与旧有系列比较在各个速度域有效降低约7.7分贝(见右下图)。

(2) 自润设计无须添油

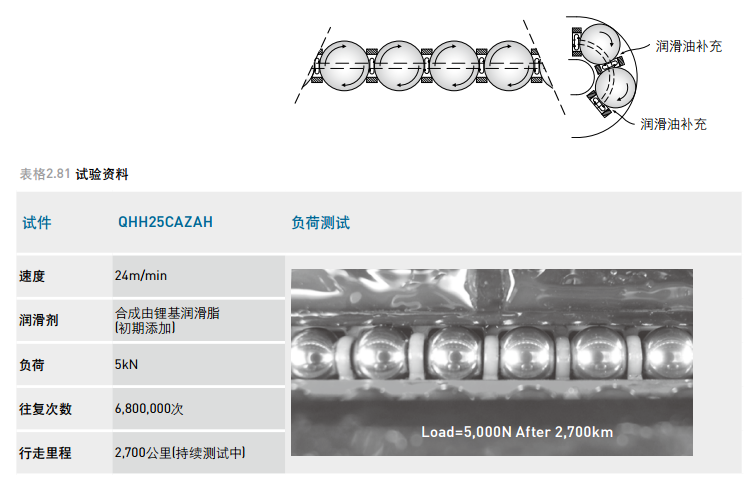

zhuanli的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向迴转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。经过测试，在出厂前添加高性能的锂皂基油脂，在0.2倍的动额定负荷下，可持续使用超过2500公里而不产生疲劳破坏。所以在出厂时即添加高性能的润滑油脂，在一般正常使用下无需进行维护，即可确保其寿命年限。

(3) 提升运动平顺度

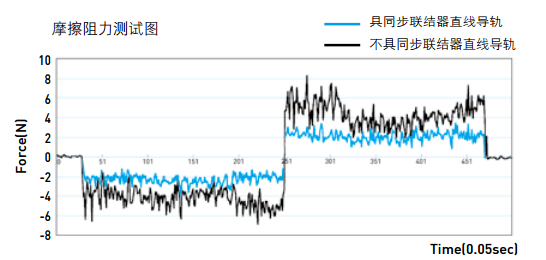

传统不具同步联结器之直线导轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向迴转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而採用SynchMotionTM技术的Q1 Type直线导轨由于具有同步联结器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。

(4) 高速设计同步联结器的间隔部设计可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之zhuanli设计使得滚珠与同步联结器之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得SynchMotionTM静音式直线导轨具有卓越的高速性能。

QH系列产品规格说明

QH系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，对不需配对安装直线导轨的客户而言，是一项很好的选择。

QH系列与 HG 系列导轨共用，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QH系列的应用性与可互换性。
