自润式直线导轨构造

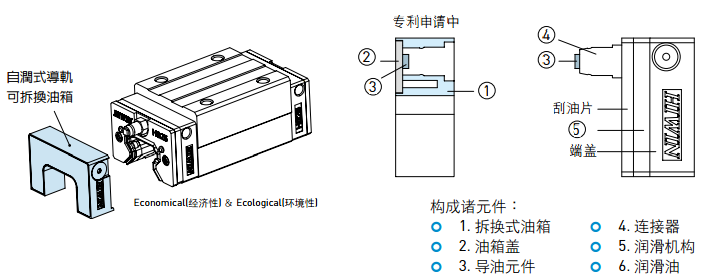

E2自润式直线导轨，在端盖与刮油片之间带有润滑机

构，滑块最外端备有可拆换式油箱，其构造如图所示。

借由可拆换油箱提供润滑油至润滑机构，由润滑机构润滑导轨珠槽。

油箱内含导油元件，其特定的立体状使滑块在任意摆置或油量较少时均能接触到润滑油，

而将油箱内之润滑油彻底吸出使用。

自润式直线导轨特性

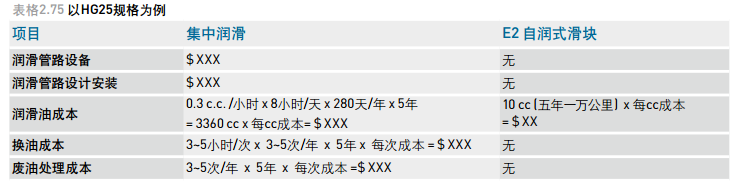

(1) 节省成本：无需润滑管路系统与设备及减少油品成本。

(2) 清洁环保：无油品外漏污染与强制润滑时油品外溅之虞，适合对清洁度要求较高的环境保护使用。

(3) 维护容易且长期使用：对正常使用者而言，在一般寿命内几乎不需任何维护工作。

(4) 使用安装灵活：滑块任意摆向均能正常润滑，无安装方向限制。

(5) 拆装方便：卡式油箱设计，可以在机台上轻易拆换，进一步延长寿命。

(6) 可选用相应的润滑油：可拆换式油箱可依据直线导轨使用环境的不同装填适当的润滑油。

(7) 特殊环境使用：如粉尘环境、暴露在恶劣天气环境和用水环境等，配合滑块封入油脂(grease)使用可达到更佳的润滑效果。

应用范围

(1) 一般工具机

(2) 产业机械：塑胶、印刷、造纸、纺织、食品、木工等等。

(3) 电子机械：半导体机械、机械手臂、X-Y平台、量测设备。

(4) 其他：医疗设备、搬运输送机械、建筑设备。

选用注记

(1) 自润式直线导轨选用于规格后加注/E2

例如：HGW25CC2R1600ZAPII + ZZ / E2

(2)润滑油之特性

可拆换式油箱于出厂时已经装入黏度等级为ISO VG680的润滑油，此润滑油是以合成碳氢(PAO)为基础油的

全合成润滑油，具有如下的特性:

○与基础油为矿物油、合成碳氢、酯油的油脂(grease)相容。

○合成基础油，高温氧化安定性佳。

○高黏度指数，在极高或极低温的操作环境下均有卓越的性能。

○低流体牵引係数，可减低动力消耗。

○抗腐蚀及防鏽。

※相同黏度等级的润滑油亦可加入可拆换式油箱，但必须注意润滑油的相容性。

2-5-6 使用温度范围

本产品的使用温度为-10℃至60℃，需超出此范围请与上银联系。
