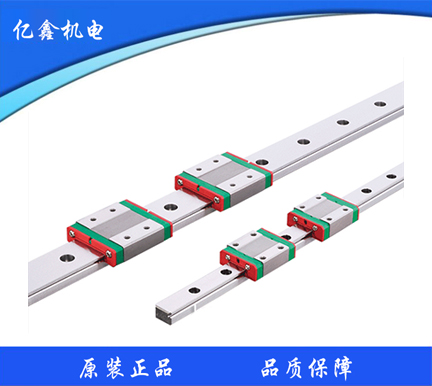

MGN系列小型直线导轨之特点

1. 体积小、轻量化，特别适合小型化设备使用。

2. 滑块、导轨材质为不鏽钢。不鏽钢材质之直线导轨，包含滑块、导轨及其它金属配件如钢珠、保持器等，皆使用不鏽钢材质，具备防鏽的特性。

3. 採用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。

4. 有钢珠保持器设计，在精度允许下具备互换性。

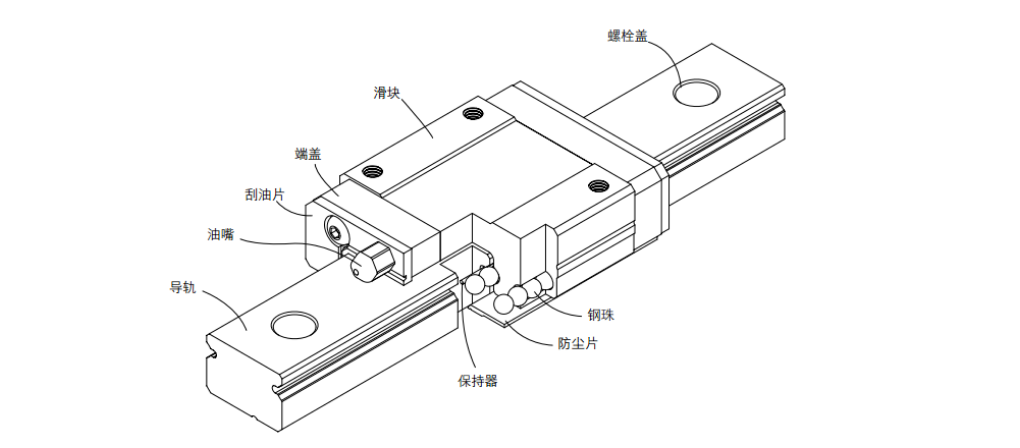

MGN系列本体结构

○滚动循环系统：滑块、导轨、端盖、钢珠、保持器

○润滑系统：MGＷ15端盖侧附有油嘴，提供客户注油，而MGW7、9、12

则于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。

○防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。

MGW小型宽幅直线导轨之特点

1. 加宽导轨之设计大幅提升力矩负荷能力，可单轴使用。

2. 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。

3. 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。

4. 导轨、滑块及所有金属配件均採用不鏽钢材质，具抗腐蚀之特性。

○滚动循环系统：滑块、导轨、端盖、钢珠、保持器

○润滑系统：MGＷ15端盖侧附有油嘴，提供客户注油，而MGW7、9、12

则于端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。

○防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。

应用范围

MGN/MGW系列应用范围包括:半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

产品规格型号

非互换性型及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装直线导轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
